兩種積放滾筒輸送機的結構及控制模式分析

文章來源：http://m.wxmiann.com 發布時間：2018-08-09 11:15 瀏覽次數：

積放滾筒輸送機作為一種集等間距輸送、臨時儲存功能為一體的輸送設備,廣泛應用于自動化物流系統中。隨著現代化物流技術的不斷進步和創新,物流輸送線的自動化、柔性化程度也越來越高。積放滾筒輸送機在輸送系統中應用更加普遍的同時,用戶也對設備的性能、成本、維護及使用壽命等方面提出了更高要求。本文就兩種常見的積放滾筒輸送機的結構和控制模式進行分析和說明,進而闡述了兩種積放滾筒輸送機的優缺點。

1.主要結構

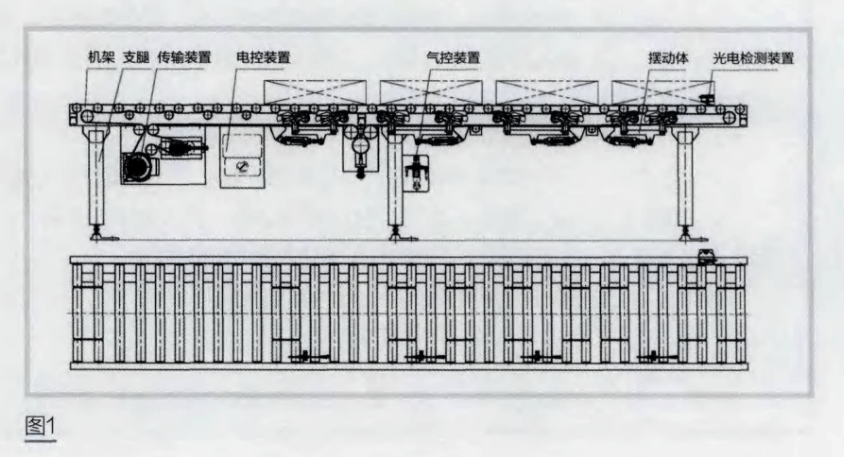

設備主要由機架、支腿、傳輸裝置、擺動體、氣控裝置、光電檢測裝置和電控裝置等組成,機械制動器為擺動體,整機結構,如圖1。

(1)機架:機架由專用鋁合金型材、撐桿組件等組裝而成,是承載物料及其它部件的主體部分。

(2)支腿:支腿由專用型材、可調支腳等組裝而成,其作用是支承機架,并保證輸送面的水平高度。

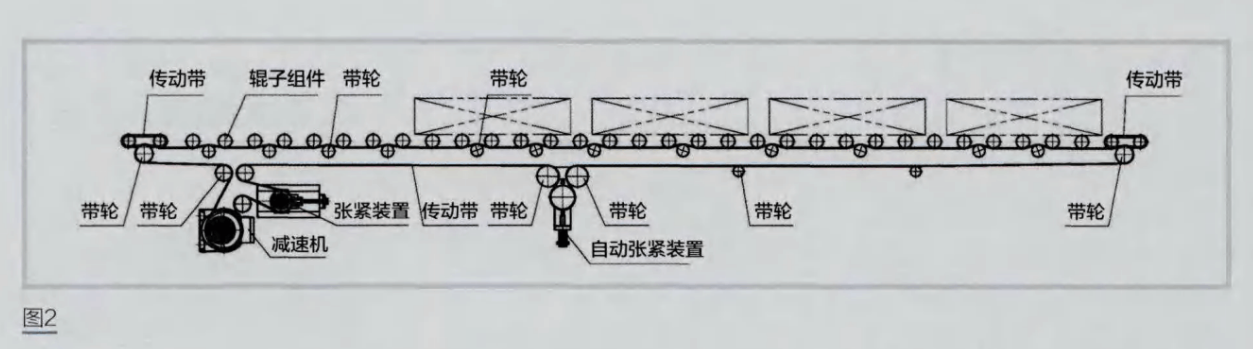

(3)傳輸裝置:傳輸裝置由減速機、傳動帶、帶輪、輥?zhàn)拥冉M成,其主要作用是通過減速機驅動傳動帶,傳動帶摩擦輥?zhàn)有D(zhuǎn),以實現其上物料的水平輸送,如圖2。

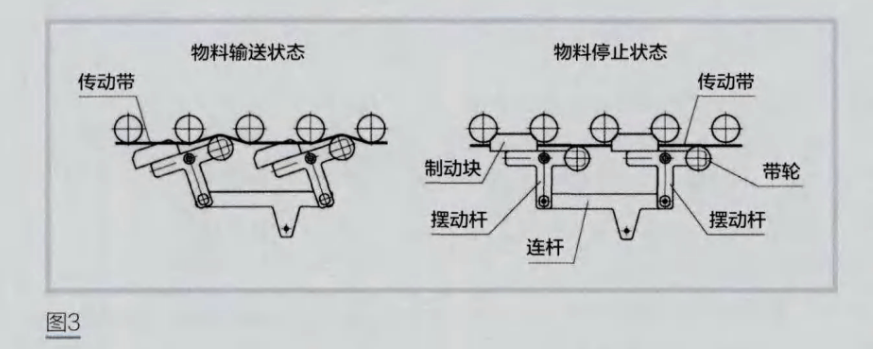

(4)擺動體:擺動體由連桿、帶輪、擺動桿、制動塊等組成,其作用是當帶輪頂起傳動帶、同時制動塊脫開輥?zhàn)?物料處于正常輸送狀態;當帶輪松開傳動帶、同時制動塊接觸輥?zhàn)?對該區域輥?zhàn)赢a(chǎn)生制動時,物料來到該工位立即處于停止?fàn)顟B(tài),如圖3。

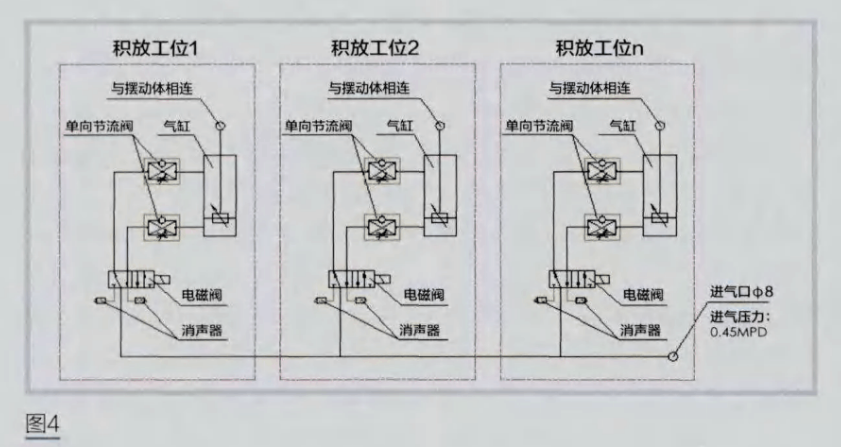

(5)氣控裝置:氣控裝置主要由電磁閥、氣缸及各種氣動元件等組成。外控信號或積放專用光電傳感器的檢測信號傳遞給電磁閥,電磁閥換向,使氣缸動作,從而帶動擺動體的擺動,使傳動帶和輥?zhàn)咏M件之間獲得動力或脫開動力,以實現物料的輸送與停止,積放功能的氣動原理圖,如圖4

(6)光電檢測裝置:光電檢測裝置分為線控光電檢測裝置和積放專用光電檢測裝置。

線控光電檢測裝置主要由光電開關、連接插頭和光電開關支架等組成其功能是檢測物料的位置,并將信號反饋給電控系統,以實現系統所需的控制要求。

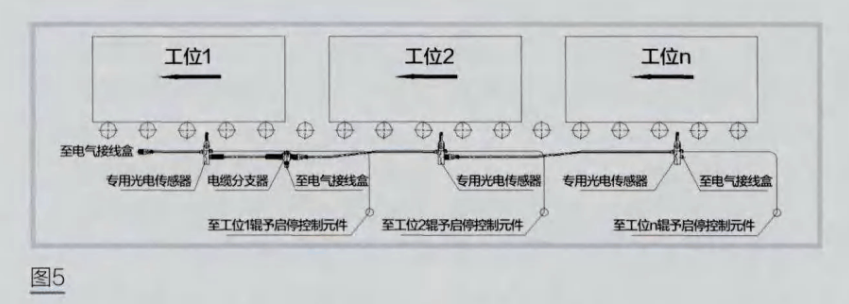

積放專用光電檢測裝置由專用光電傳感器、電纜分支器和連接插頭等組成。專用光電傳感器內集成有一個光電傳感器和相應的邏輯元件,傳感器配有輸入信號濾波器,可排除周邊元件或周?chē)矬w的干擾。當n個專用光電傳感器串聯連接時,各專用光電傳感器內部所集成的邏輯功能,可保證輸送物料實現單個無撞擊順序輸送或儲存,如圖5。

(7))電控裝置:電控裝置則是由接線盒、操作盒及其它電器元件組成,主要是實現輸送機的電氣接線,讓其能夠正常運行。
